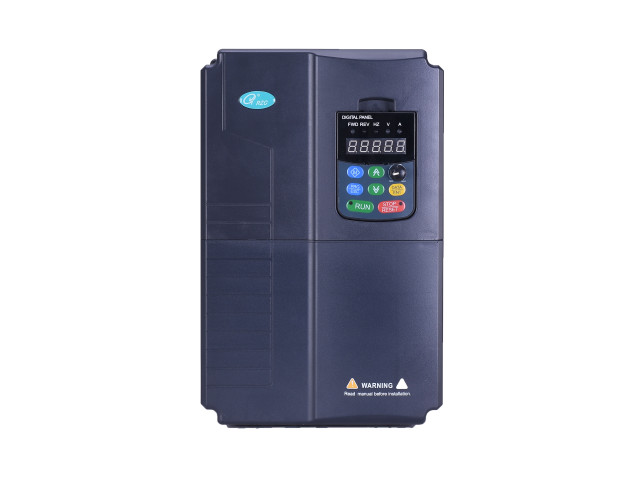

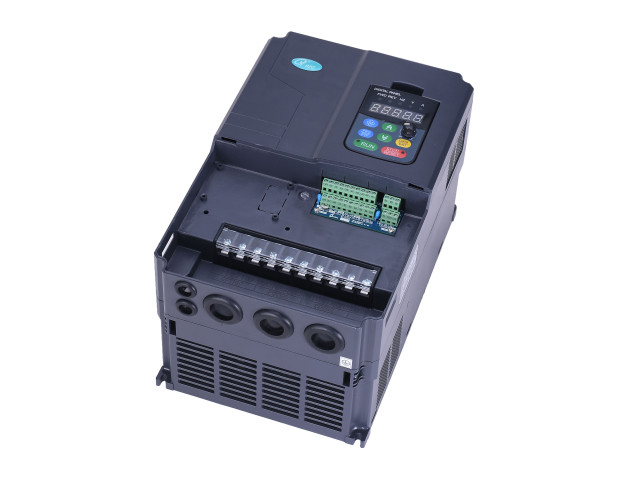

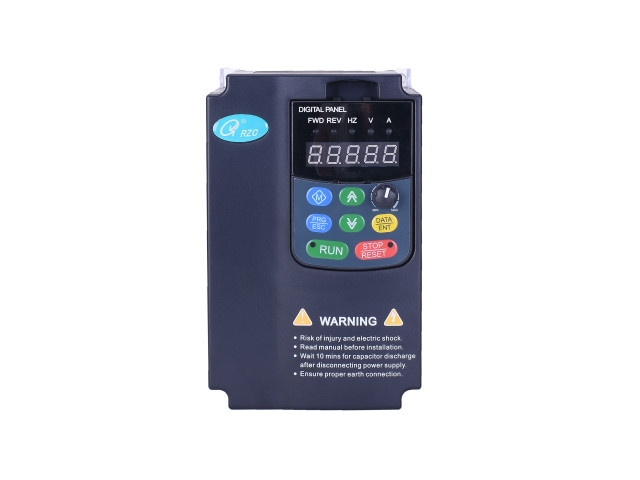

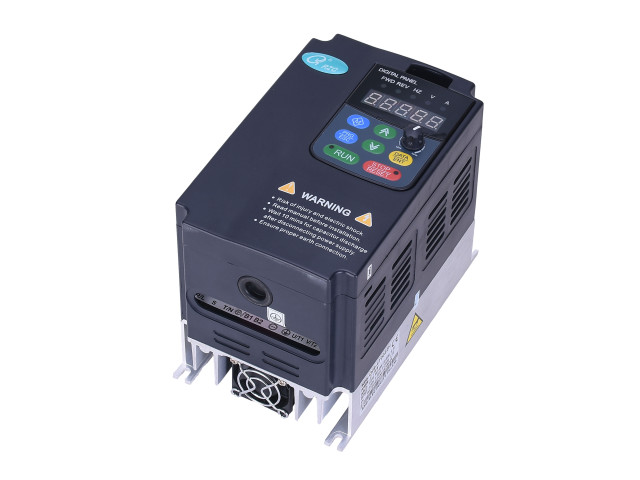

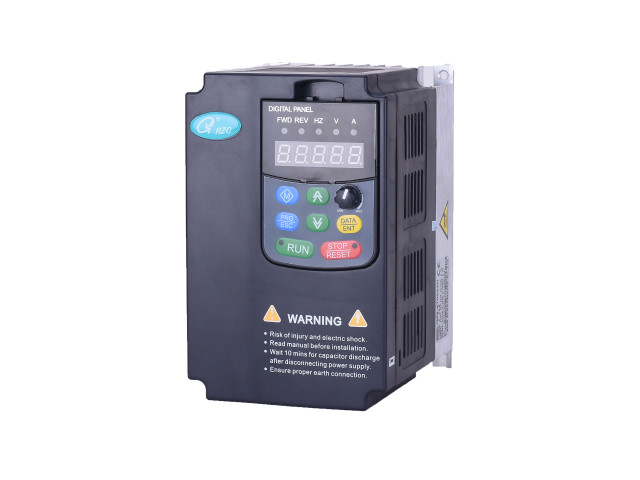

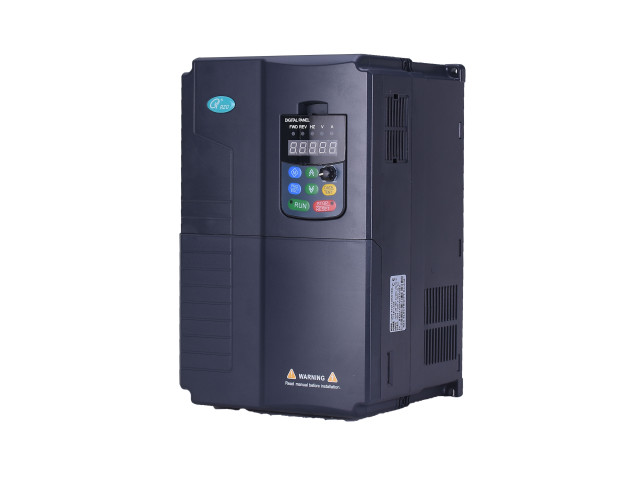

控制特性 |
控制方式 |
矢量控制1 |
矢量控制2 |
|
|
自动转矩 |
1.00Hz 180% |
0.50Hz 180% |
|
|
调速范围 |
1:50 |
1:100 |
|
|
稳速精度 |
±0.5% |
±0.2% |
|
产品功能 |
重点功能 |
欠压调节、转速跟踪、转矩限制、多段速运行（最多至15段）、自整定、S段曲线加减速、转差补偿、PID调节、限流控制、手动/自动转矩提升、电流限定 |
|
|
|
频率设定 |
操作面板设定、端子Up/Dn设定、上位机通讯设定、模拟设定AI1/AI2/AI3 、端子脉冲Dt设定 |
|
|
|
频率范围 |
0.00~300.00Hz ■：V/F方式0.0~3000.0Hz，可根据客户需求定制 |
|
|
|
起动频率 |
0.00~60.00Hz |
|
|
|
加减速时 |
0.1~36000s |
|
|
|
能耗制动能力 |
380V电压等级变频器：制动单元动作电压：650-750V 220V电压等级变频器：制动单元动作电压：325-375V：使用时间：100.0s Q09-4T0220H/0300L~Q09-4T0750H/0900L功率等级制动单元内置可选 |
|
|
|
直流制动能力 |
直流制动起始频率：0.00-60.00Hz，直流制动电流：恒转矩0.0-120.0%，变转矩0.0-90.0%， 直流制动时间：0.0-30.0s，无需直流制动起始等待时间，实现快速制动 |
|
|
|
磁通制动能力 |
一直动作，减速时不动作可选，出厂默认减速时不动作 |
|
|
特色功能 |
多功能M键 |
独创的多功能键可设置经常使用的操作：点动功能键、紧急停车（自由停车）功能键、正反转快捷键等 |
|
|
|
参数拷贝 |
标准操作面板可实现参数上传、下载，有拷贝进度指示，对已经上传的参数可选择禁止上传覆盖 |
|
|
|
485通讯 |
485通讯接口支持Modbus（协议）（RTU），标准操作面板可实现远程控制盒功能，最远500米 |
|
|
|
操作面板 |
可选按键型或电位器型操作面板，防护等级标准为IP20，防护等级IP45可选 |
|
|
|
共直流母线 |
全系列可实现多台变频器共用直流母线供电 |
|
|
|
独立风道 |
全系列采用独立风道设计，支持散热器柜外安装方式 |
|
|
|
万能扩展 |
支持客户二次开发带CPU的万能扩展卡：物理接口SPI总线，软件协议Modbus |
|
|
|
扩展卡 |
用户二次开发卡、塑机接口卡、PG反馈卡、空压机控制卡、通讯适配器卡、电源监控卡、相序检测卡、外部电源整流卡等 |
|
|
|
上电自检 |
实现对内部及外围电路的上位自检，如电机接地，+10V电源输出异常、断线等 |
|
|
保护功能 |
电源欠压、过流保护、过压保护、干扰保护，比较基准异常，自整定故障、模块保护、散热器过热保护、变频器过载保护、电机过载保护、电流检测异常，输出时地短路异常、运行中异常掉电、输入电源异常输出、缺相异常、EEPROM异常、继电器吸合异常、温度采样断线、编码器断线、+10V电源输出异常、模拟输入异常、电机过热（PTC）、通讯异常、拷贝异常、扩展卡连接异常、端子互斥性检查未通过、硬件过载保护 |
||
|
效率 |
额定功率时，7.5KW及以下功率等级≧95%；55KW及以上功率等级≧98% |
||
|
环境 |
使用场所 |
垂直安装在良好通风的电控柜内，不允许水平或其他的安装方式，冷却介质为空气，安装在不受阳光直晒，无灰尘、无腐蚀性气体、无油雾、无蒸汽、无滴水的环境 |
|
|
|
环境温度 |
-10~+10°C，40-50°C之间降额使用，每升高1°C，额定输出电流减少1% |
|
|
|
湿度 |
5-95%，不允许凝露 |
|
|
|
海拔高度 |
0-2000米，1000米以上降额使用，每升高100米，额定输出电流减少1% |
|
|
|
振动 |
3.5,2-9Hz：10m/s，9-200Hz：15m/s，200-500Hz |
|
|
|
存储温度 |
-40~70°C |
|
|
变频器型号 |
输入电压 |
额定输出功率（KW） |
额定输入电流（A） |
额定输出电流（A） |
适配电机（KW） |
机型 |
|
Q09-2S0004H |
单相220V±15% |
0.4 |
6.8 |
3.0 |
0.4 |
A |
|
Q09-2S0007H |
|
0.75 |
10.5 |
4.5 |
0.75 |
A |
|
Q09-2S0015H |
|
1.5 |
14.5 |
7.0 |
1.5 |
A |
|
Q09-2S0022H |
|
2.2 |
21.4 |
10.0 |
2.2 |
B |
|
Q09-2S0037H |
|
3.7 |
35.9 |
17.0 |
3.7 |
B |
|
Q09-4T0007H/0015L |
三相380V±15% |
0.75 |
3.5 |
2.5 |
0.75 |
A |
|
Q09-4T0015H/0022L |
|
1.5 |
6.2 |
4.0 |
1.5 |
A |
|
Q09-4T0022H/0037L |
|
2.2 |
9.2 |
5.5 |
2.2 |
A |
|
Q09-4T0037H/0055L |
|
3.7/5.5 |
14.9/21.5 |
9/13.0 |
3.7/5.5 |
B |
|
Q09-4T0055H/0075L |
|
5.5/7.5 |
21.5/28.9 |
13.0/18 |
5.5/7.5 |
B |
|
Q09-4T0075H/0110L |
|
7.5/11.0 |
28.9/39 |
18/24 |
7.5/11.0 |
C |
|
Q09-4T0110H/0150L |
|
11.0/15.0 |
39/35 |
24/33 |
11.0/15.0 |
C |
|
Q09-4T0150H/0180L |
|
15.0/18.5 |
50.3/60 |
33/38 |
15.0/18.5 |
D |
|
Q09-4T0180H/0220L |
|
18.5/22.0 |
60/47 |
38/45 |
18.5/22.0 |
D |
|
Q09-4T0220H/0300L |
|
22.0/30.0 |
69.3/86 |
45/60 |
22.0/30.0 |
E |
|
Q09-4T0300H/0370L |
|
30.0/37.0 |
86/75 |
60/75 |
30.0/37.0 |
E |
|
Q09-4T0370H/0450L |
|
37.0/45.0 |
104/124 |
75/91 |
37.0/45.0 |
F |
|
Q09-4T0450H/0550L |
|
45.0/55.0 |
124/150 |
91/112 |
45.0/55.0 |
F |
|
Q09-4T0550H/0750L |
|
55.0/75.0 |
150/201 |
112/150 |
55.0/75.0 |
G |
|
Q09-4T0750H/0900L |
|
75.0/90.0 |
201/160 |
150/176 |
75.0/90.0 |
G |
|
Q09-4T0900H/1100L |
|
90.0/110.0 |
160/196 |
176/210 |
90.0/110.0 |
H |
|
Q09-4T1100H/1320L |
|
110.0/132.0 |
196/232 |
210/250 |
110.0/132.0 |
H |
|
Q09-4T1320H/1600L |
|
132.0/160.0 |
232/282 |
250/300 |
132.0/160.0 |
I |
|
Q09-4T1600H/2000L |
|
160.0/200.0 |
282/352 |
300/380 |
160.0/200.0 |
I |
|
Q09-4T2000H/2200L |
|
200.0/220.0 |
352/385 |
380/415 |
200.0/220.0 |
I |
|
Q09-4T2200H/2800L |
|
220.0/280.0 |
385/491 |
415/520 |
220.0/280.0 |
J |
|
Q09-4T2800H/3150L |
|
280.0/315.0 |
491/602 |
520/585 |
280.0/315.0 |
J |
|
Q09-4T3150H/3550L |
|
315.0/355.0 |
552/624 |
585/650 |
315.0/355.0 |
K |
|
Q09-4T3550H/4000L |
|
355.0/400.0 |
624/704 |
650/747 |
355.0/400.0 |
K |
|
电压等级 |
机型 |
变频器型号 |
外形和安装尺寸（m） |
||||||
|
W |
H |
D |
W1 |
H1 |
D1 |
安装孔d |
|||
|
220V |
A |
Q09-2S0004H |
80 |
155 |
130 |
69.3 |
143 |
38.5 |
5 |
|
Q09-2S0007H |
|||||||||
|
Q09-2S0015H |
|||||||||
|
B |
Q09-2S0022H |
130 |
220 |
181 |
116 |
208 |
60 |
5 |
|
|
Q09-2S0037H |
|||||||||
|
380V |
A |
Q09-4T0007H-0015L |
80 |
155 |
130 |
69.3 |
143 |
38.5 |
5 |
|
Q09-4T0015H-0022L |
|||||||||
|
Q09-4T0022H-0037L |
|||||||||
|
B |
Q09-4T0037H-0055L |
130 |
220 |
181 |
116 |
208 |
60 |
5 |
|
|
Q09-4T0055H-0075L |
|||||||||
|
C |
Q09-4T0075H-0110L |
165 |
300 |
200 |
120 |
286 |
66.5 |
7 |
|
|
Q09-4T0110H-0150L |
|||||||||
|
D |
Q09-4T0150H-0180L |
220 |
355 |
212 |
160 |
341 |
97.5 |
7 |
|
|
Q09-4T0180H-0220L |
|||||||||
|
E |
Q09-4T0220H-0300L |
288 |
440 |
213 |
200 |
425 |
88 |
7 |
|
|
Q09-4T0300H-0370L |
|||||||||
|
F |
Q09-4T0370H-0450L |
320 |
575 |
228 |
220 |
553 |
101 |
10 |
|
|
Q09-4T0450H-0550L |
|||||||||
|
G |
Q09-4T0550H-0750L |
404 |
615 |
249 |
270 |
590 |
110 |
10 |
|
|
Q09-4T0750H-0900L |
|||||||||
|
H |
Q09-4T0900H-1100L |
466 |
745 |
325 |
343 |
715 |
183.5 |
12 |
|
|
Q09-4T1100H-1320L |
|||||||||
|
I |
Q09-4T1320H-1600L |
540 |
890 |
377 |
370 |
856.5 |
205.5 |
14 |
|
|
Q09-4T1600H-2000L |
|||||||||
|
Q09-4T2000H-2200L |
|||||||||
|
J |
Q09-4T2200H-2800L |
700 |
1010 |
385 |
520 |
975 |
215 |
14 |
|
|
Q09-4T2800H-3150L |
|||||||||
|
K |
Q09-4T3150H-3550L |
960 |
1290 |
400 |
520 |
1360 |
180 |
14 |
|
|
Q09-4T3150H-4000L |
|||||||||
|
Q09-4T4000H-4500L |
|||||||||
