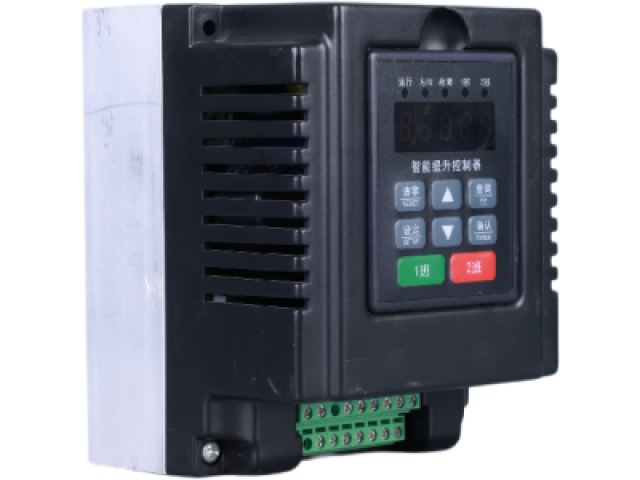

STD27H-A220E缝纫机托盘控制器
STD27H-A220E缝纫机托盘控制器
STD27H-A220E缝纫机托盘控制器
STD27H-A220E缝纫机托盘控制器

STD27H-A220E缝纫机托盘控制器

STD27H-A220E是一款用于缝纫机的托盘控制器，是在两相数字步进驱动器的基础上加上反馈端口,以捕捉电机实际旋转位置,确保步进电机不失步、不丢步,极大的提高了步进电机的精度和可靠性。

在线询盘
分享到


  • 采用矢量控制及微细分控制技术，在运行平稳性、噪音、震动、发热等方面较传统驱动器均有较大的提升
  • 强弱电隔离，抗干扰能力强，稳定性好
  • 衰减模式及衰减时间自适应控制,开关管运行在最少开关模式，运行时发热大大降低，电流波形失真度较小(8r/s以上电流波形仍保持为正弦波)
  • 设有16档等角度恒力矩细分，最高分辨率60000步/转
  • 最高响应频率可达200Kpps
  • 加减速曲线配置合适的情况下电机最高空载速度可达50R/S(or 3000RPM)
  • 步进脉冲停止超过100ms时，线圈电流自动减为20%-80%
  • 光电隔离信号输入/输出
  • 驱动电流从0.3A/相到6A/相可调
  • 单电源输入，电压范围：市电220V，±15%以内
  • 出错保护：无电机检测、过热保护、过流保护、内部异常保护
  • 相位记忆功能(注：输入脉冲停止后、动器自动记忆当时电机相位，重新上电或MF信号由有效变为无效时，驱动器自动恢复电机相位)



电源电压

市电220V

电源频率及波动频率

50/60Hz，±5%以内

控制方式

正弦波PWM 控制,电流控制方式

动态制动

内置

保护功能

过流，驱动器过热，相间短路

最大输入脉冲频率

200Kpps

细分数

最大60000 脉冲/转

冷却方式

自冷

环境温度

0℃~+55℃(不结冻)

保存:-20℃~+65℃(不结冻)

环境湿度

90%RH 以下(不凝结)

周围环境

室内（无日晒），无腐蚀性气体、可燃性气体，尘埃

海拔高度

海拔1000m以下

振动

5.0m/s2


STD27H-A220E（缝纫机推送专用）
