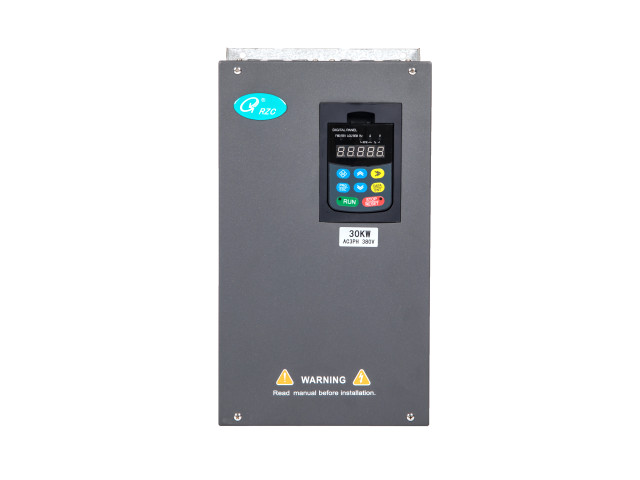

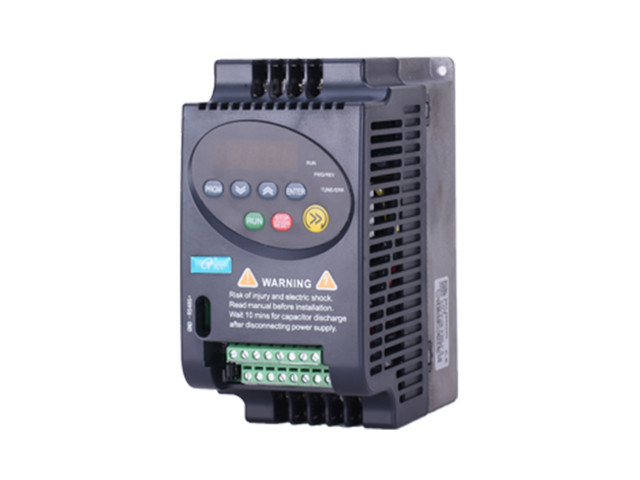

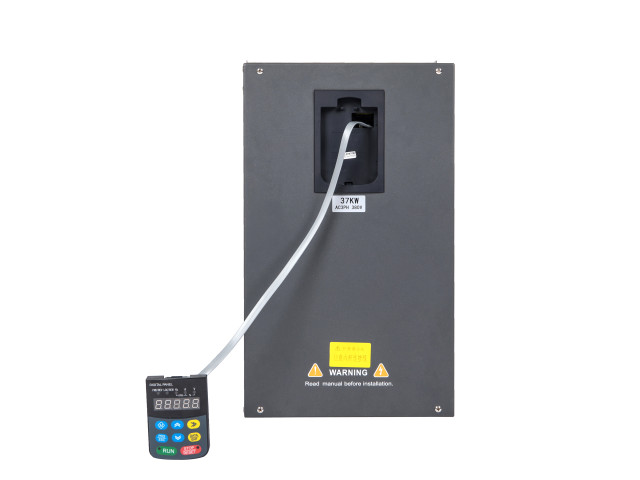

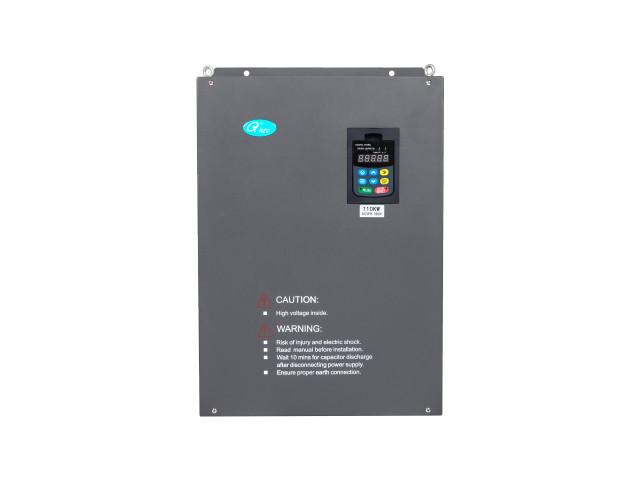

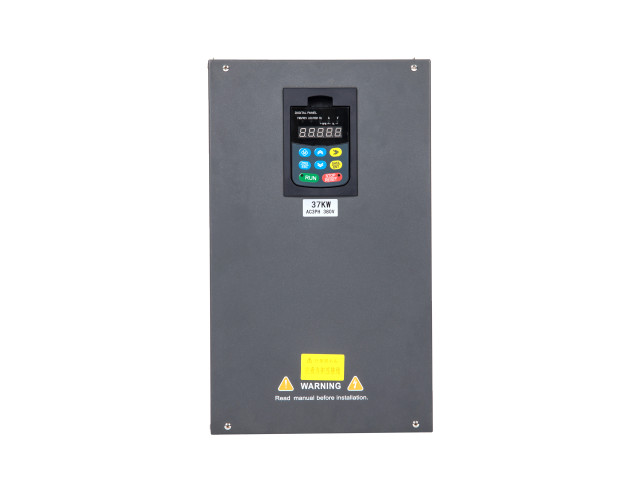

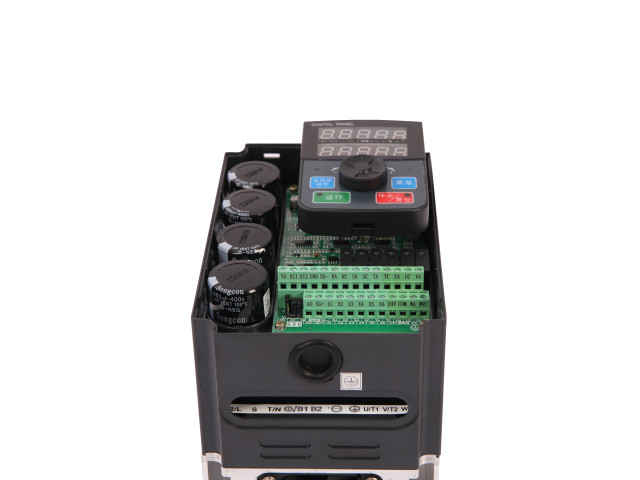

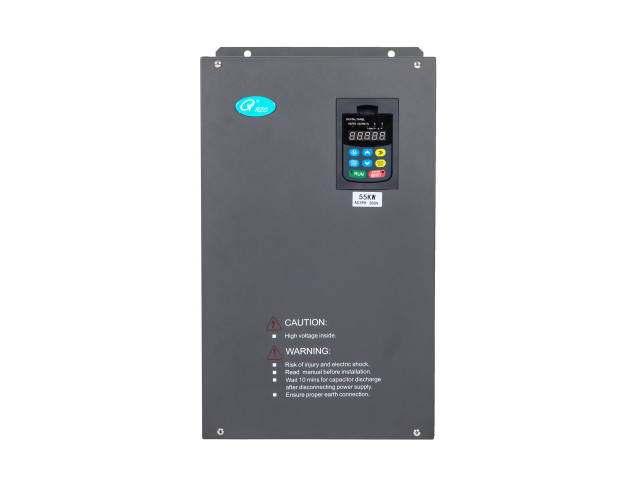

电压等级 |
220V级 |
||
|
产品型号 |
FS21 |
||
|
输出 |
频率范围（Hz） |
0.01～3000.00Hz |
|
|
稳速精度（Hz） |
VF控制：±0.5 %；SVC矢量控制：±0.2 % |
||
|
电源 |
额定电压（V） |
单相220V AC |
|
|
电压波动及频率 |
频率：50/60Hz，允许电压波动：±15% |
||
|
控制特性 |
控制方式 |
V/F 控制技术，SVC无速度传感器矢量控制技术 |
|
|
输出频率分辨率 |
调速范围宽，控制精度高：V/F(1：50)、SVC(1：100) |
||
|
转距特性 |
低频带载能力强：V/F(1Hz/150%)、SVC(0.5Hz/150%) |
||
|
过负载耐量 |
150% 1分钟，180% 10秒，200% 0.5秒 |
||
|
加速、减速时间 |
0.1～3000秒（可分别独立设定） |
||
|
其它功能 |
过电压失速防止、直流制动、异常记录直流制动起始频率设定、参数锁定/重置、载波频率调整 |
||
|
保护功能 |
过电压、过电流、低电压、过负载限制、过热、异常状态自检测 |
||
|
行业保护功能 |
缺水保护，超压保护，爆管保护，双泵功能，节能控制 |
||
|
冷却方式 |
750W及以下自冷，以上强制冷风 |
||
|
环境 |
使用场所 |
高度1000m以下，1000m以上每100米降容1% |
|
|
环境温度 |
-20℃～40℃ |
||
|
保存温度 |
-30℃～80℃ |
||
|
振动 |
20HZ以下9.80m/s²（1G）20～50HZ 5.9m/s²（0.6G） |
||
|
变频器型号 |
额定输出 功率（KW） |
输入电流（A） |
额定输出 电流（A） |
适配电机（KW） |
|
单相输入电源：220V（-15% ～+15%），50/60Hz |
||||
|
Q07-2S0004HE |
0.4 |
6.8 |
3.0 |
0.4 |
|
Q07-2S0007HE |
0.75 |
10.5 |
4.5 |
0.75 |
|
Q07-2S0015HE |
1.5 |
14.5 |
7.0 |
1.5 |
|
Q07-2S0022HE |
2.2 |
21.4 |
10.0 |
2.2 |
|
Q07-2S0037HE |
3.7 |
35.9 |
17.0 |
3.7 |
|
三相输入电源：380V（-15% ～+15%），50/60Hz |
||||
|
Q07-4T0007HE |
0.75 |
3.5 |
2.5 |
0.75 |
|
Q07-4T0015HE |
1.5 |
6.2 |
4.0 |
1.5 |
|
Q07-4T0022HE |
2.2 |
9.2 |
5.5 |
2.2 |
|
Q07-4T0040HE |
4.0 |
14.9 |
9 |
4.0 |
|
Q07-4T0055HE |
5.5 |
21.5 |
13 |
5.5 |
|
Q07-4T0075HE |
7.5 |
28.9 |
18 |
7.5 |
|
Q07-4T0110HE |
11 |
39.0 |
24 |
11 |
|
Q07-4T0150HE |
15 |
50.3 |
33 |
15 |
|
Q07-4T0180HE |
18 |
60.0 |
38 |
18 |
|
Q07-4T0220HE |
22 |
69.3 |
45 |
22 |
|
Q07-4T0300HE |
30 |
86 |
60 |
30 |
|
Q07-4T0370HE |
37 |
104 |
75 |
37 |
|
Q07-4T0450HE |
45 |
124 |
91 |
45 |
|
Q07-4T0550HE |
55 |
150 |
112 |
55 |
|
Q07-4T0750HE |
75 |
160 |
150 |
75 |
|
Q07-4T0900HE |
90 |
180 |
175 |
90 |
|
Q07-4T1100HE |
110 |
196 |
210 |
110 |
|
Q07-4T1320HE |
132 |
232 |
250 |
132 |
|
Q07-4T1600HE |
160 |
282 |
300 |
160 |
|
Q07-4T2000HE |
200 |
352 |
380 |
200 |
|
Q07-4T2200HE |
220 |
385 |
415 |
220 |
|
Q07-4T2800HE |
280 |
491 |
520 |
280 |
|
Q07-4T3150HE |
315 |
552 |
585 |
315 |
产品外型和安装尺寸规格
|
电压等级 |
机型 |
变频器型号 |
外形和安装尺寸（mm） |
|||||
|
W |
H |
D |
W1 |
H1 |
安装孔 |
|||
|
220V |
A |
Q07-2S0004HE |
80 |
155 |
130 |
69.3 |
143 |
5 |
|
Q07-2S0007HE |
||||||||
|
Q07-2S0015HE |
||||||||
|
Q07-2S0022HE |
||||||||
|
B |
Q07-2S0037HE |
130 |
220 |
173 |
116 |
210 |
5 |
|
|
380V |
A |
Q07-4T0007HE |
80 |
155 |
130 |
69.3 |
143 |
5 |
|
Q07-4T0015HE |
||||||||
|
Q07-4T0022HE |
||||||||
|
C3H |
Q07-4T0040HE |
118 |
185 |
143 |
105 |
173 |
5 |
|
|
Q07-4T0055HE |
118 |
185 |
168 |
105 |
173 |
5 |
||
|
Q07-4T0075HE |
||||||||
|
DH |
Q07-4T0110HE |
130 |
220 |
173 |
116 |
210 |
5 |
|
|
S05 |
Q07-4T0150HE |
208 |
322 |
192 |
190 |
306 |
6 |
|
|
Q07-4T0180HE |
||||||||
|
Q07-4T0220HE |
||||||||
|
T30 |
Q07-4T0300HE |
220 |
420 |
190 |
185 |
404 |
6 |
|
|
Q07-4T0370HE |
||||||||
|
T21 |
Q07-4T0450HE |
256 |
470 |
222 |
196 |
450 |
7 |
|
|
Q07-4T0550HE |
||||||||
|
TF |
Q07-4T0750HE |
320 |
575 |
240 |
220 |
553 |
10 |
|
|
TG |
Q07-4T0900HE |
404 |
615 |
249 |
270 |
590 |
10 |
|
|
Q07-4T1100HE |
||||||||
|
TH |
Q07-4T1320HE |
466 |
745 |
325 |
343 |
715 |
12 |
|
|
Q07-4T1600HE |
||||||||
|
TI |
Q07-4T2000HE |
540 |
890 |
377 |
370 |
856 |
14 |
|
|
Q07-4T2800HE |
||||||||
|
TJ |
Q07-4T3150HE |
700 |
1010 |
385 |
520 |
975 |
14 |
|
|
Q07-4T3550HE |
||||||||
睿志诚Q07系列变频器+CDL水泵
（图1）
睿志诚Q07装柜式变频器在生活供水上应用
（图2）
