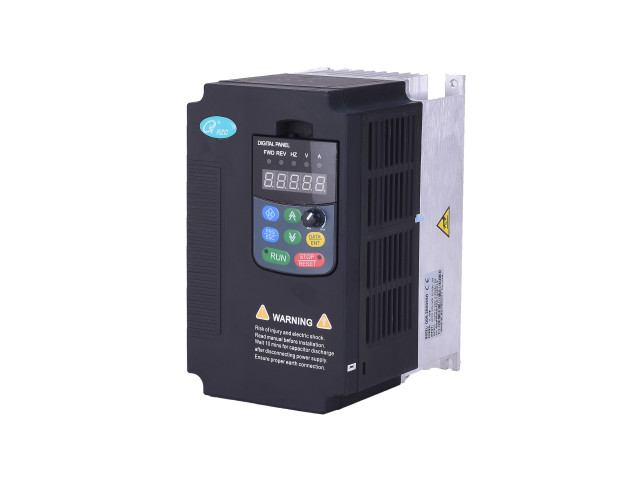

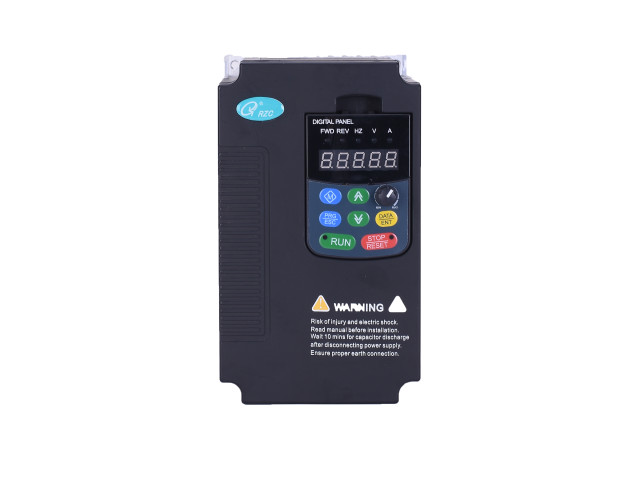

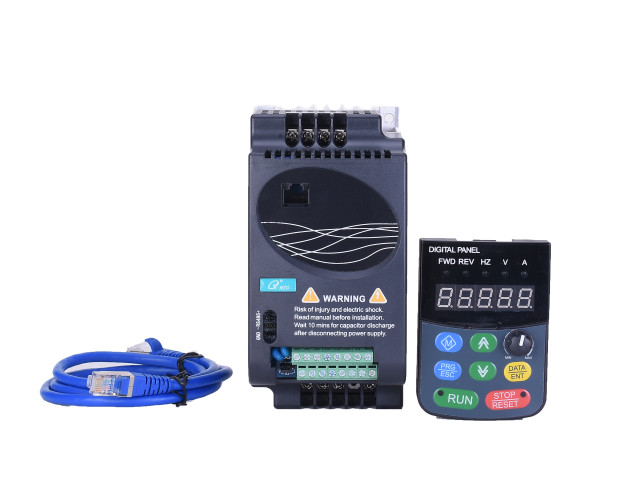

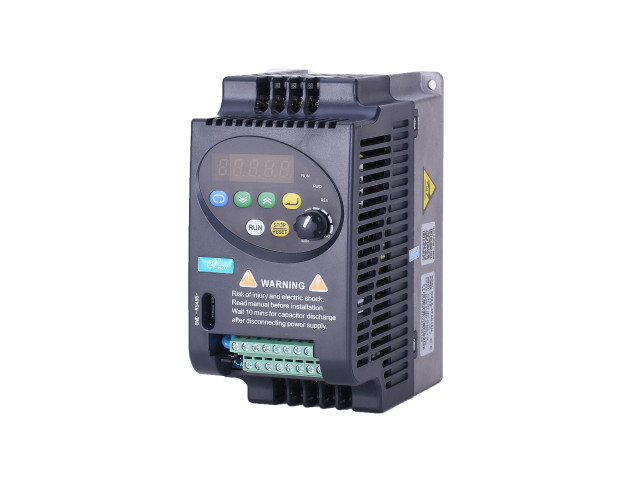

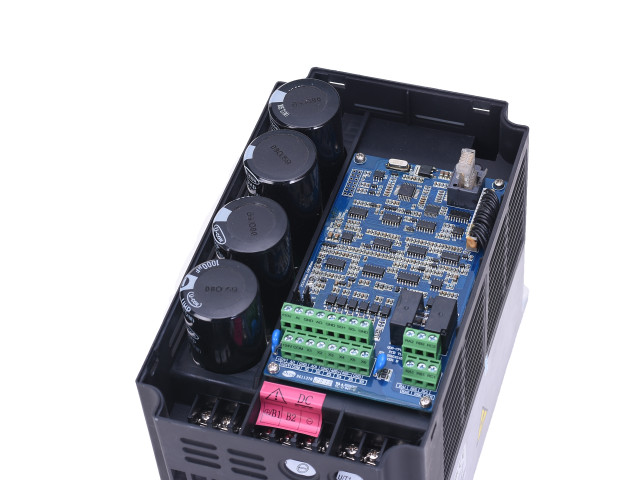

Q08系列经济型变频器

Q08系列变频器是一款经济型向量控制变频器,具有良好的电机驱动性能,特别适合电子设备:雕刻机、包装、印刷、塑料挤出、机床、木工、玻璃等小功率传动的场合。
单相220V 0.4-3.7KW 三相380V 3.7-7.5KW

在线询盘
  • 简易经济型变频器外形更小巧价格更优惠空间更节省
  • 采用TI的DSP芯片内置最实用的变频器参数
  • 国内最小体积的三相变频器
  • 内含开放的MODBUS通讯协议
  • 最大输出频率为3000.0Hz


电压等级

220V 系列

型号Q08-2SXXXXH

0004

0007

0015

0022

0037

0055

适用电机功率(kW)

0.4

0.75

1.5

2.2

3.7

5.5

额定输出电流(A)

3

4.5

7

10

17

25

输出频率范围(Hz)

0.1~3000.0Hz

额定输入电流(A)

5.5

9.2

14.5

23

33

42

输入电压变动范围

单相200V~240V:50/60Hz, 允许电压波动: ±15%

电压等级

380V 系列

型号Q08-4TXXXXH

0007

0015

0022

0037

0055

0075

适用电机功率(kW)

0.75

1.5

2.2

3.7

5.5

7.5

额定输出电流(A)

3.0

4.0

5.5

8.2

12.5

18

输出频率范围(Hz)

0.1~3000.0Hz

额定输入电流(A)

3.5

6.2

9.2

15

22

27.9

输入电压变动范围

三相320V~460V:50/60Hz,  允许电压波动: ±15%

控制方式

SVPWM空间向量调变(载波频率2kHz~10 kHz)

输出频率分辨率

0.1Hz

转矩特性

转距补偿 、转差补偿,在3Hz时可达150%以上

过负载耐量

150% 1分钟,180% 10秒,200% 0.5秒

加速、减速时间

0.1~3000秒(可分别独立设定)

V/F曲线

任意V/F曲线设定

频率设

定信号

面板操作

▲▼键设定或V.R

外部信号

电位器5kΩ/0.5W,DC0~+10V(输入阻抗47kΩ) 4~20mA(输出阻抗250Ω),多功能输入选择1~3(3段速,寸动/下指令等),通讯设定

运转

特性

面板操作

RUN/STOP键设定

外部信号

X1-X6组合成各式运转模式运转;RS-485通讯端口

多功能输入信号

段速指令0~7选择,寸动指令,第一二加减速切换指令外部EF(NC)选择

多功能输出信号

运转中,运转频率到达

其它功能

AVR功能、过电压失速防止、直流制动、异常记录直

流制动起始频率设定、参数锁定/重置、载波频率调整

保护功能

过电压过电流低电压过负载限制过热自我测试

冷却方式

400W以下自冷,以上强制冷风

使用场所

高度1000m以下,室内(无腐蚀性气体液体,无尘垢)

环境温度

-10~40(无结露且无冻结)

保存温度

-20~60

湿度

90%RH以下(无结露)

振动

20HZ以下9.8066m/s²(1G)20~50HZ 5.88m/s²(0.6G)



外形和安装尺寸:

变频器的型号

外型和安装尺寸(mm)

W

H

D

W1

H1

D1

Q08-2S0004H

80

155

130

69.3

143

38.5

Q08-2S0007H

Q08-2S0015H

Q08-2S0022H

130

120

181

116

208

60

Q08-2S0037H

Q08-4T0007H/0015L

80

155

130

69.3

143

38.5

Q08-4T0015H/0022L

Q08-4T0022H/0037L

Q08-4T0037H/0055L

130

120

181

116

208

60

Q08-4T0055H/0075L

Q08-4T0055H/0075L

2S:输入电压 220V 4T:输入电压 380V 安装尺寸为 5mm


Q08系列在机械设备上应用

(图1)



(图2)
