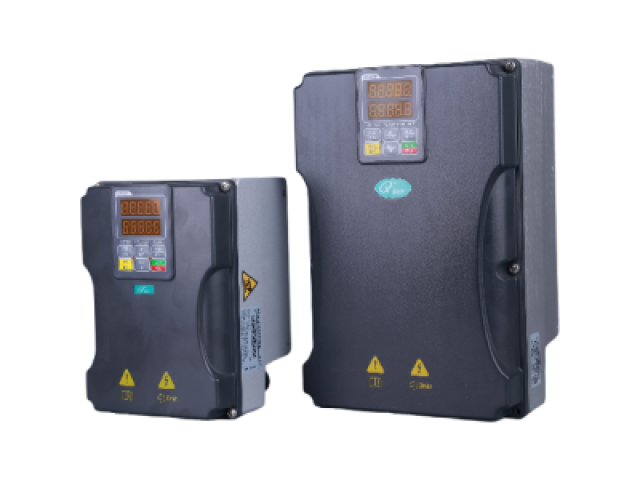

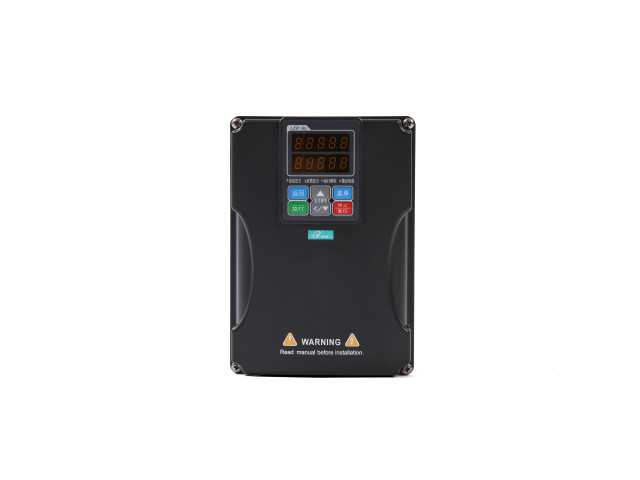

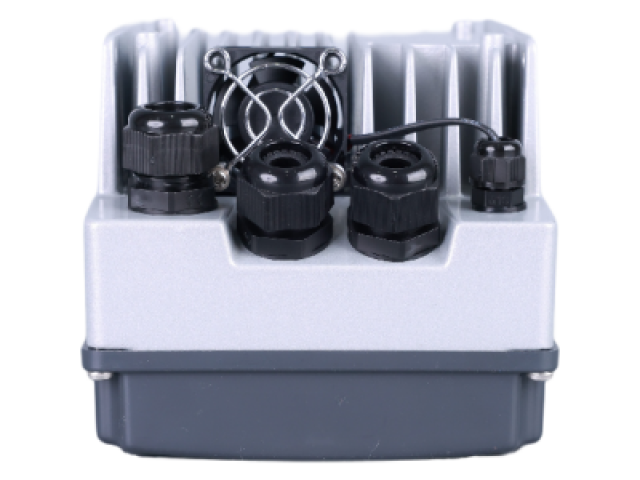

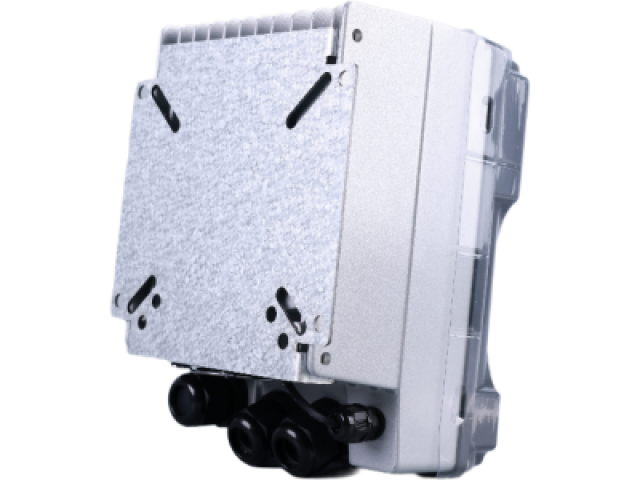

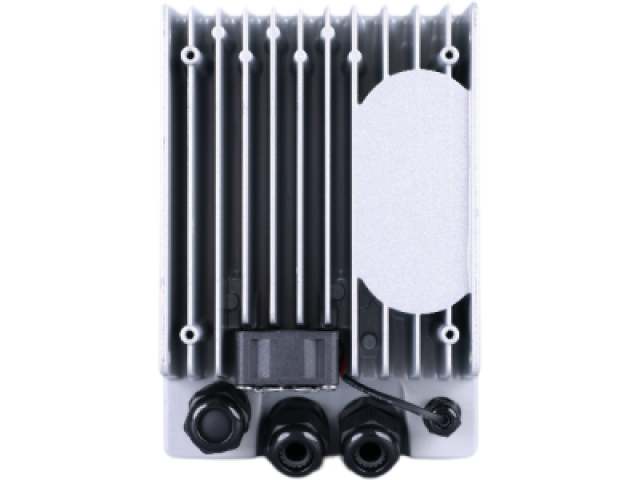

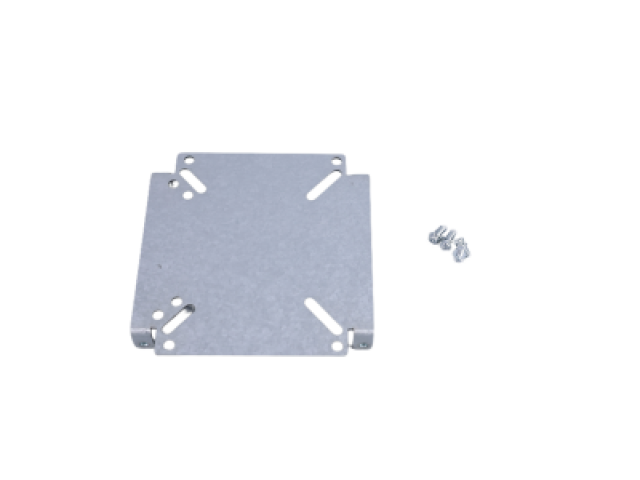

Q10系列防水水泵专用变频器

Q10系列是一款全新防水变频器,具有高等防护等级,采用了32位TI电机专用DSP控制芯片,保护功能完善,适用于空压机、挤塑机、风机、水泵应用的专用变频器等场合。
单相220V 0.75-2.2KW 三相380V 1.5-11KW

在线询盘


控制

特性

控制方式

V/F控制,矢量控制

启动转矩

1.00Hz 100%

调速范围

1:50

稳速精度

±0.5%

过载能力

150%额定电流60s180%额定电流1s

V/F曲线

直线型

加减速曲线

直线方式,加减速时间范围0.1~3600s

输入输出特性

启动频率

1-10Hz

输入电压范围

单相220V±15%,三相380±15%

输入频率范围

50/60Hz,波动频率:±5%

输出电压范围

三相0~额定输入电流

输出频率范围

0~50/60Hz

外部端口特性

数字输入

2路数字端子输入

模拟量输入

1路模拟量输入 AI10~10V/4~20mA,通过功能参数选择

模拟量输出

1路模拟量输出 AO0~10V/4~20mA,通过功能参数选择

模拟电源

一路3V~13V电源可调,通过功能参数设定,一路:+24V/50mA

通讯接口

一路RS485通讯/可扩展蓝牙通讯

扩展

端口

数字输入

4路数字端子输入

数字输出

1路继电器输出

模拟量输入

1路模拟量输入 AI10~10V/4~20mA,通过功能参数选择

基本

功能

启动命令

3种方式:1、面板 2、外部端口 3、通讯

频率来源

面板给定、外部模拟量给定、通讯给定

PID设置

智能调节PID控制系统

主辅联机

支持4太连泵同时运行,定时轮换

水泵控制功能

显示界面

中文显示设定压力、反馈压力和运行状态,简化版两行LED显示

自动节能运行

用水量少的情况下,自动降低输出电压,达到节能作用

恒压控制功能

PID调节、PID休眠和自动唤醒,外部传感器检测

变压控制功能

根据用水量自动调节当前压力,减轻管网压力,延长寿命,更节能

上电自动启动

上电自动启动可选,启动延时可调

防冻功能

防冻运行选择:频率、时间、周期

零流量检测

通过流量监控,优化休眠控制

保护

功能

高压报警

反馈压力高于上限压力时,保护停机

低压报警

反馈压力低于缺水检测设定值,保护停机

干转保护

干转保护系数合理设置,保护停机

防护等级

IP65:防尘、防水

使用

环境

海拔速度

低于1000米,1000米以上降额使用,每升高100米,降额1%

环境温度

-10~+40°C40~50°C之间降额使用,每升高1°C。降额1%

振动

3.5mm2~9Hz10m/s9~200Hz15m/s200~500Hz

存储温度

-40°C~+70°C





电压等级


变频器型号

功率

KW

输出电流

变频器尺寸(mm)

AC

MODE

A

H

W

D

220V

两相进三出

Q10-2S0007HE

0.75

4.5

182

129

117

Q10-2S0015HE

1.5

7.0

182

129

117

Q10-2S0022HE

2.2

10.0

182

129

117

380V

三相进三出

Q10-4T0015HE

1.5

4.0

182

129

117

Q10-4T0022HE

2.2

5.5

182

129

117

Q10-4T0030HE

3.0

6.8

182

129

117

Q10-4T0040HE

4.0

9.0

267

178

138

Q10-4T0055HE

5.5

13.0

267

178

138

Q10-4T0075HE

7.5

18.0

267

178

138

Q10-4T0110HE

11.0

24.0

267

178

138

Q10-4T0150HE

15.0

33.0

267

178

138

防护等级:IP65
